Erik Thiele

Der heutige Tag war unnoetig... Ich habe eine Schaltung gebaut, die alle Aufgaben in sich vereinen soll. Des abends jedoch entschloss ich mich, selbige fort an als Abfall zu betrachten.

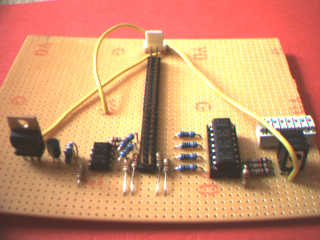

Die Stiftleiste in der Mitte wird mittels Flachbandkabel an die IO Karte angeschlossen. nach rechts werden 4 Datenbits zunaechst via 10 kOhm auf 0V gezogen, dann optoelektronisch abgetrennt. 3 der Ausgaenge des Optokopplers laufen direkt auf die weisse Buchsenleiste. Einer laeuft auf die Basis von 3 parallelen Transistoren. Auf diese weisse wollte ich eine Abschaltung der Schrittmotorsteuerung ermoeglichen; selbige wird in die Buchsenleiste gesteckt. Ich betrachte dies alles als Murx! Daher habe ich mich entschlossen, die Schrittmotorsteuerungen selber zu bauen, und die Aufgaben dieser Platine zu verteilen und nicht alles zu integrieren versuchen. Auf der Linken Seite ist eine Verstaerkerschaltung und ein Festspannungsregler zu sehen, damit sollte man den Laser an- und ausschalten koennen.

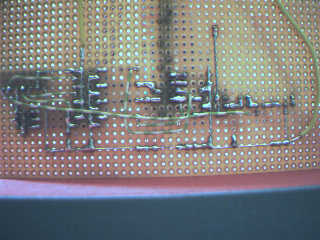

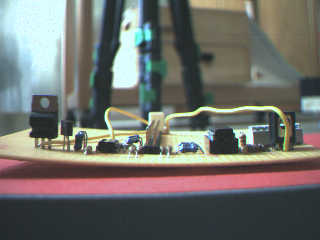

Meiner Meinung nach ein sauberer Aufbau. Die haesslichen grossen gelben Kabel, die auf der Oberseite verlaufen, wollte ich spaeter abschaffen, sie dienten nur dem Testzwecke. Leider alles Umsonst.. :-(



<<
