Erik Thiele

In den letzten Tagen habe ich an der dritten Version des Laservermessungsgeraetes gearbeitet. Heute ist es nahezu fertig.

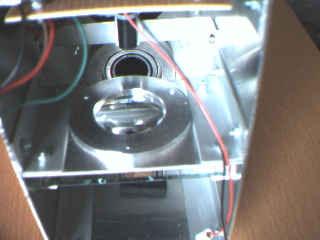

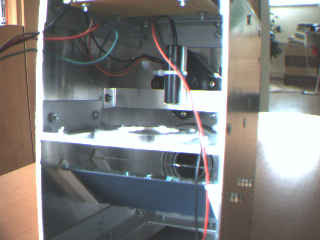

Ansicht von unten. Erkennbar ist die Linse, der Laser und die Platine, auf der spaeter der Fototransistor zum Erkennen des rueckfallenden Laserstrahls montiert wird. Hier sieht man den um 45 Grad abgelenkten Spiegel von hinten, ausserdem ist der Laserlichtabsorber gut zu erkennen.

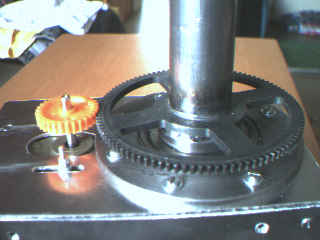

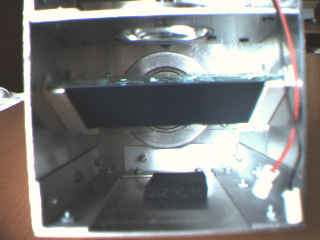

Erkennbar ist die Glasscheibe die vor dem Spiegel montiert ist, sie erfuellt mehrere Aufgaben auf einmal, siehe "Technische Beschreibung". Dies ist der Antrieb des Rohres ueber einen Schrittmotor.

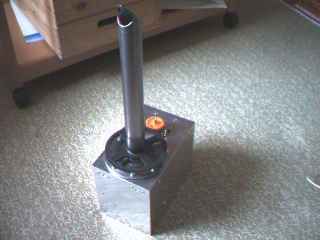

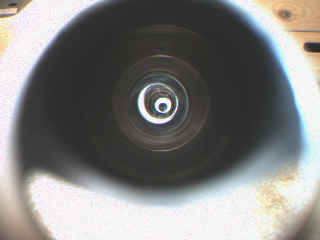

Am oberen Ende des Rohres wird noch ein Spiegel befestigt, ansonsten ist dies hier bereits die endgueltige Version. Ein Blick von oben ins Rohr. Ich habe den unteren Spiegel verdreht, normalerweise darf sich hier die Kamera nicht spiegeln.

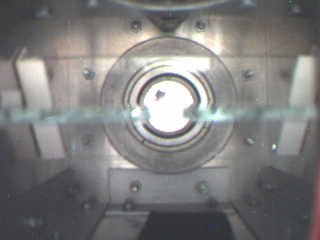

Der untere Spiegel ist so gedreht, dass er nur flach zu erkennen ist. Dadurch ist der Blick frei auf die Glasscheibe, die um 45 Grad abgelenkt ist.



<<
